Beskrivelse

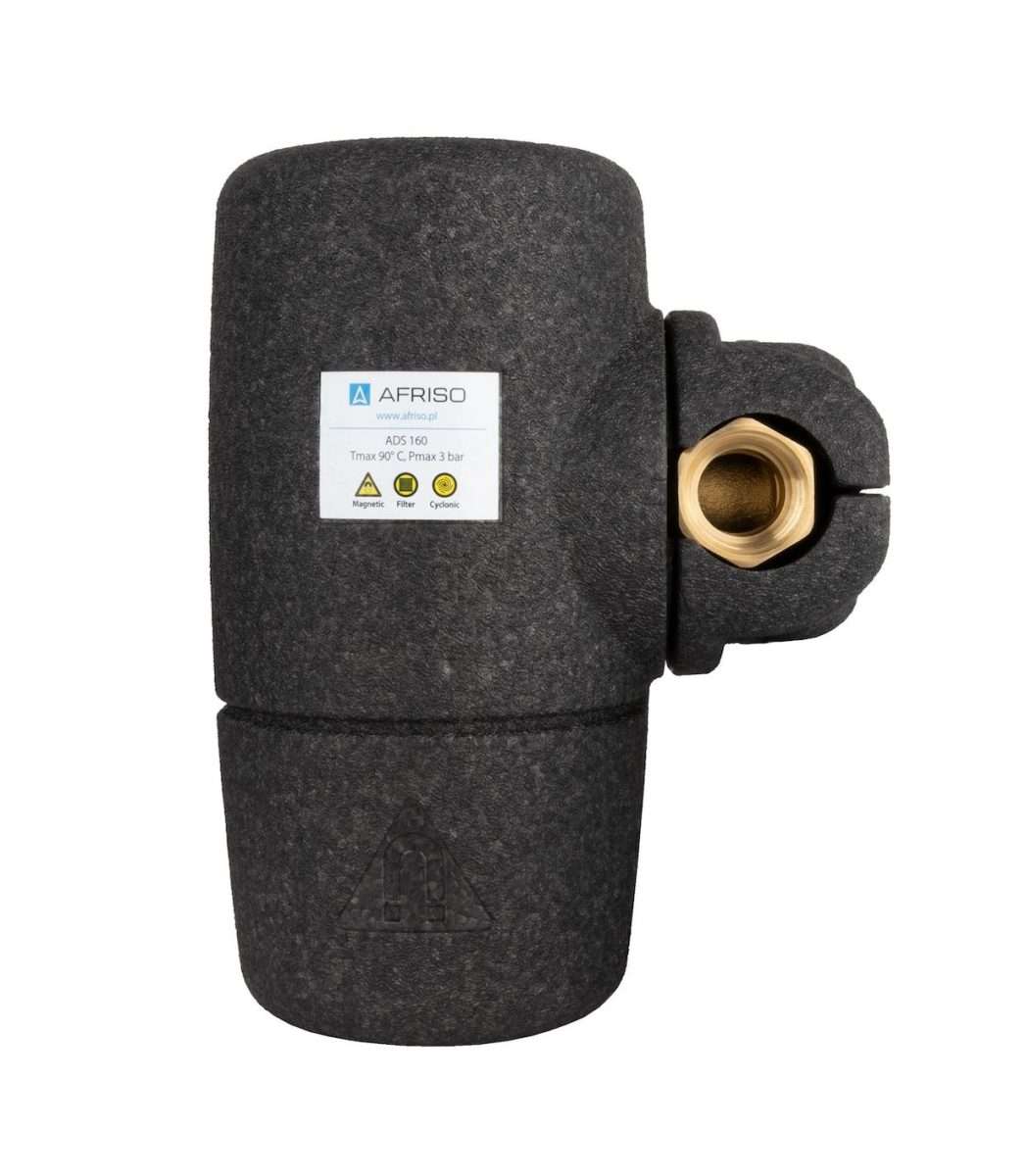

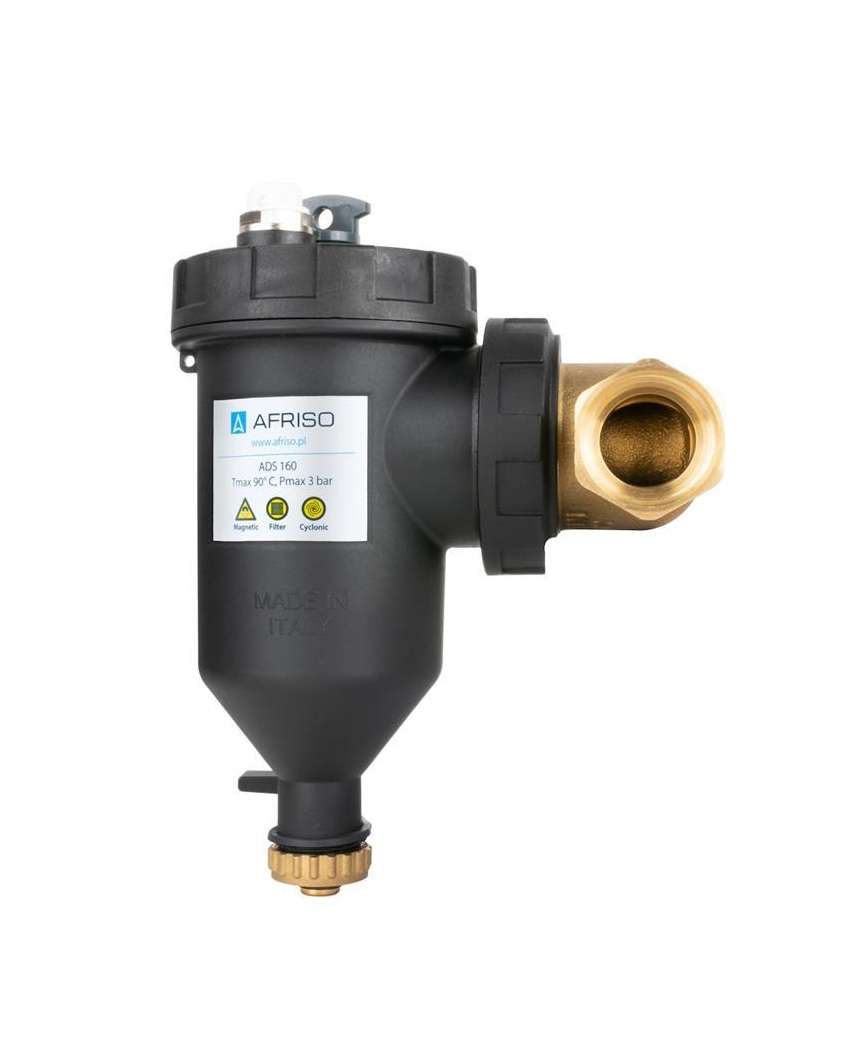

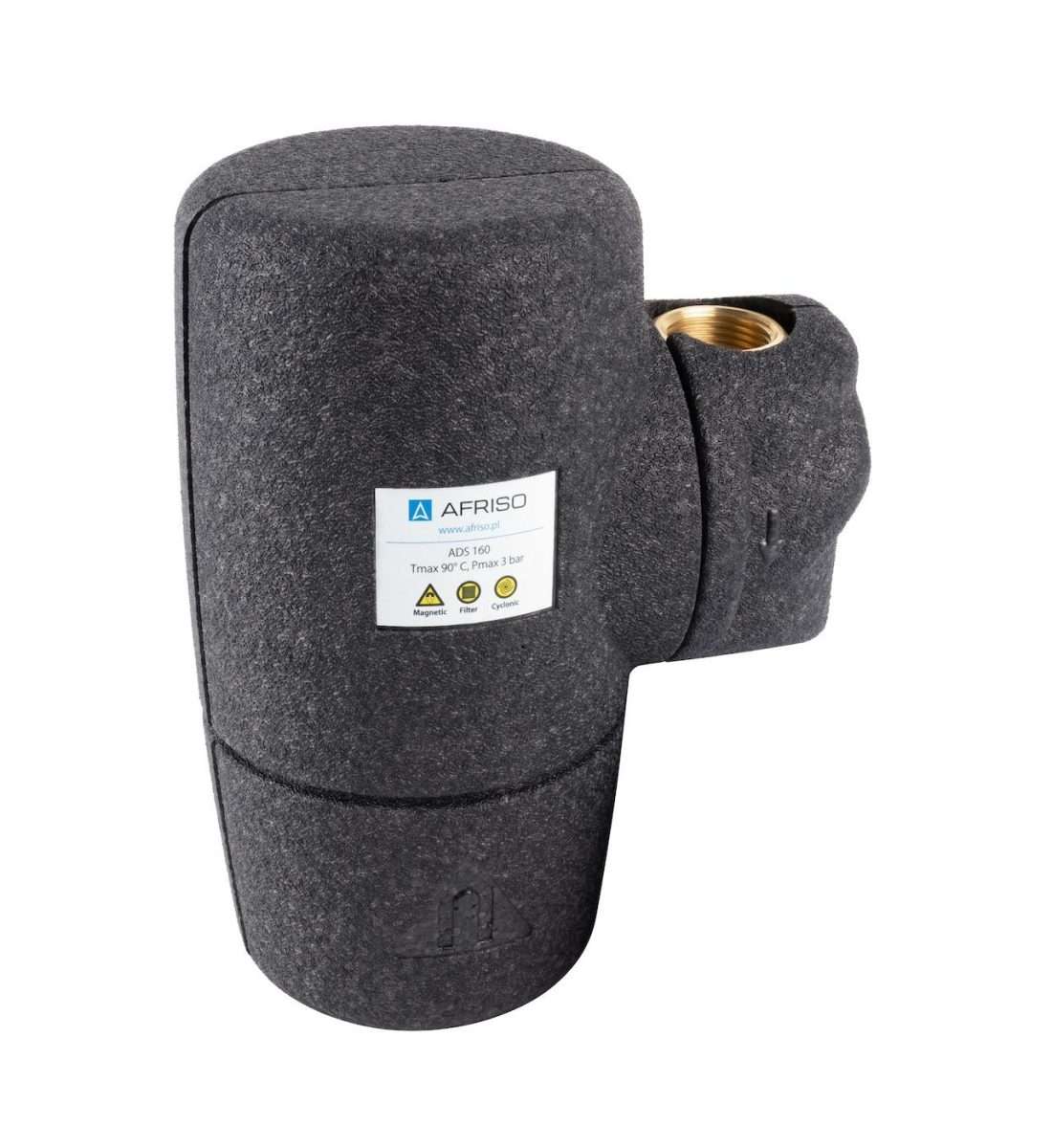

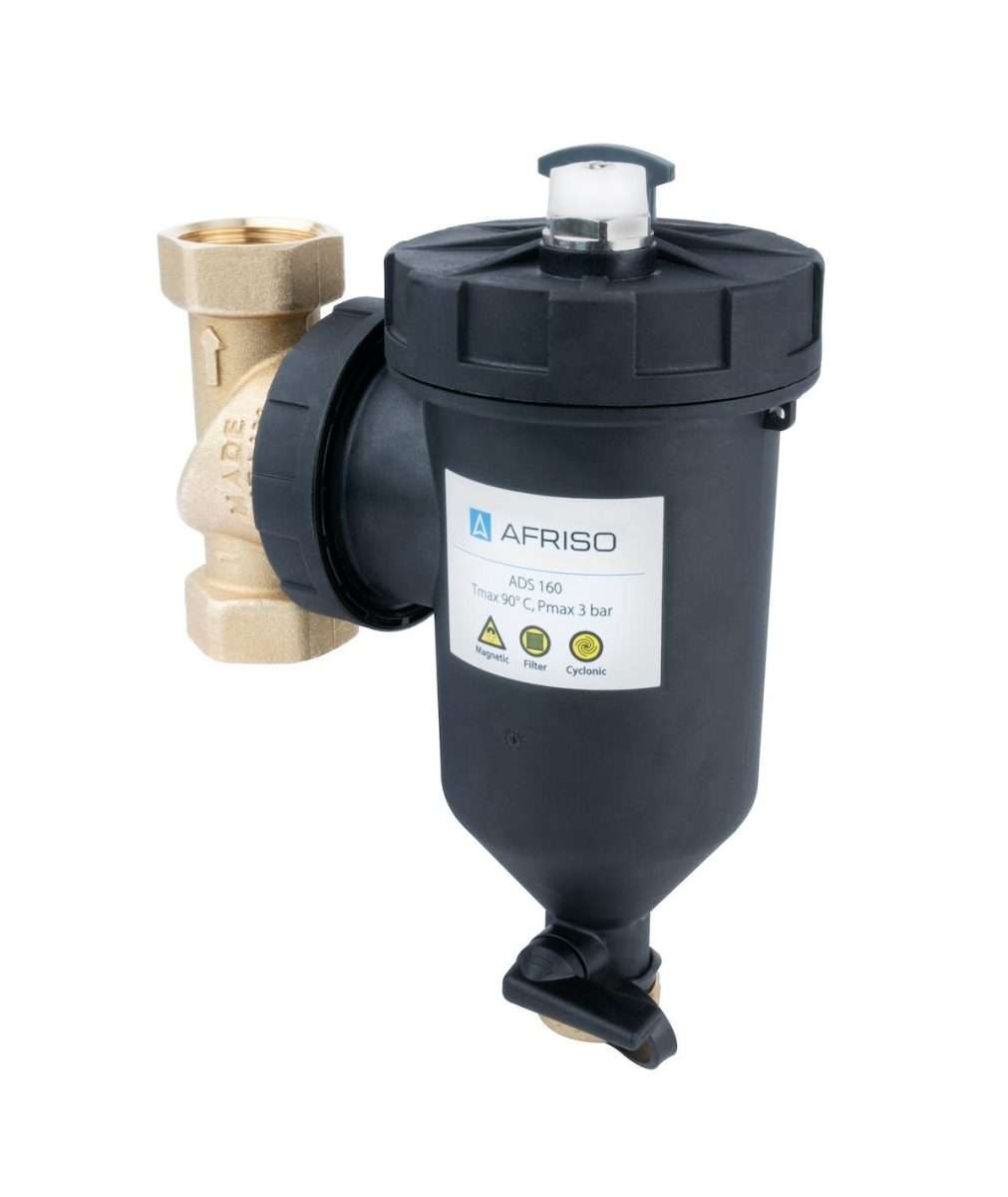

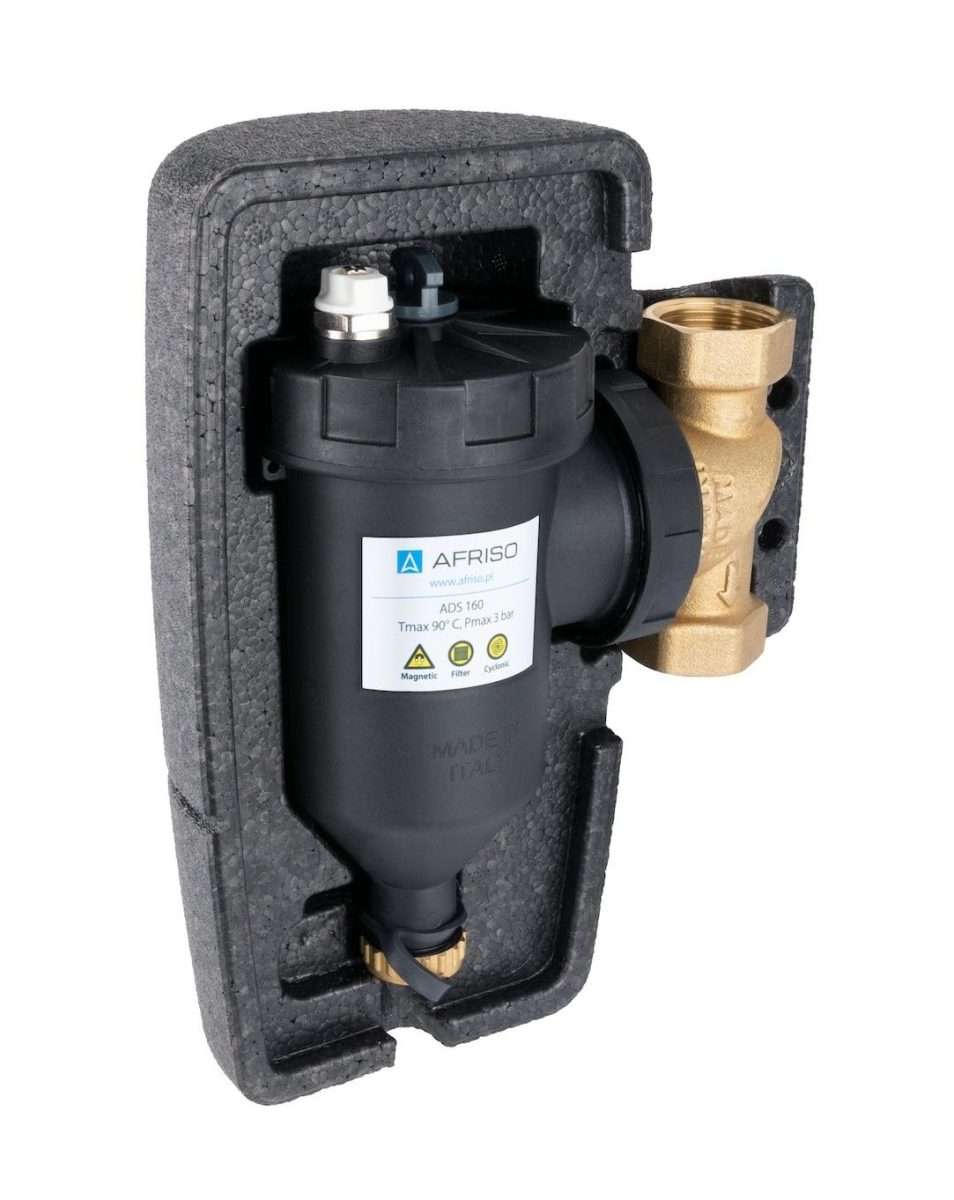

Cyklon Filter, Magnetisk smudsudskiller ADS 160, bevægelig tilslutning G1” F, Kvs 6,9 m3/h

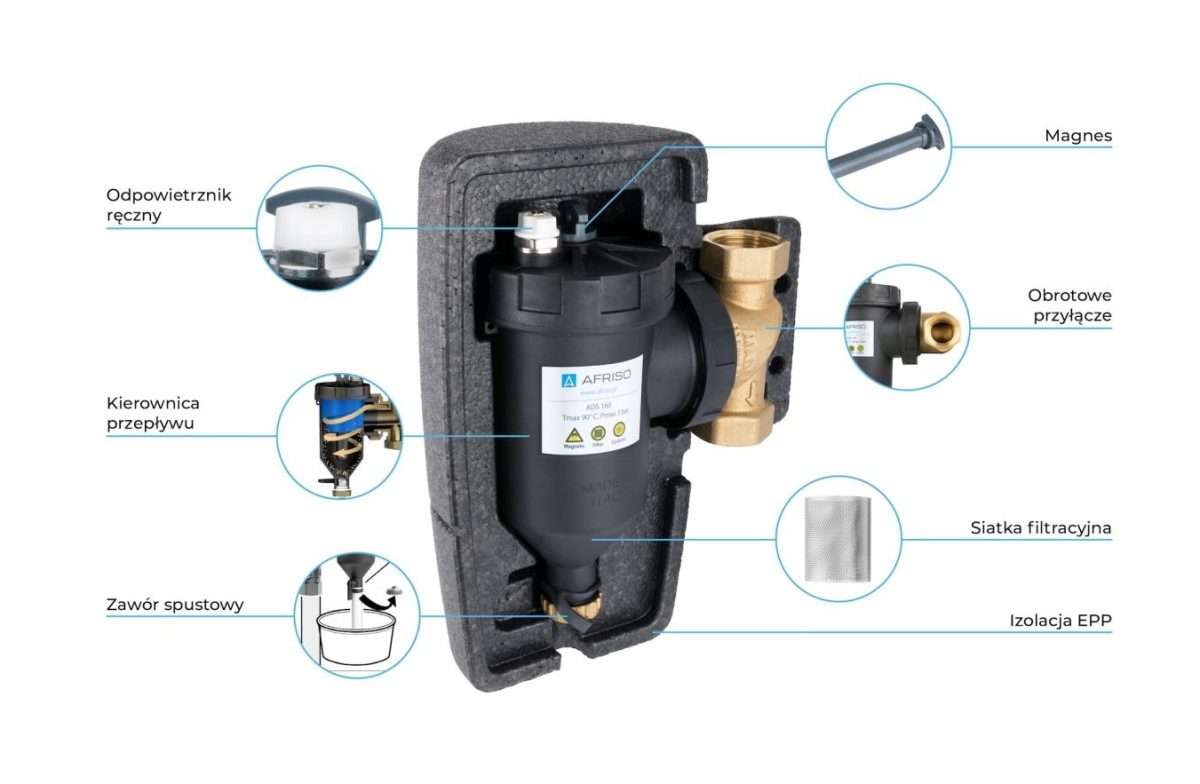

ADS 160 smudsudskilleren skal monteres på returledningen til varme-/kuldekilden for at opfange
faste forureninger, der kan forårsage skader på varme-/kuldekilden, samt på cirkulationspumperne. De
separator kan monteres på lodrette rør (fig. 2), vandrette rør, (fig. 3), samt på diagonale sektioner
(Fig. 4). Udskillerens afløbsventil skal altid vende nedad. Pilen på tilslutningshuset

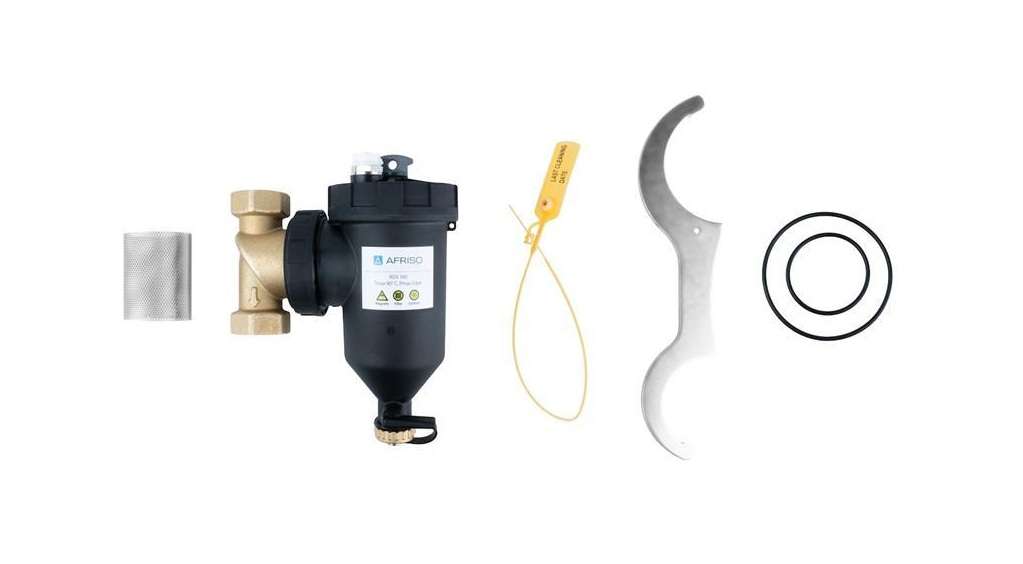

angiver strømningsretningen fra systemet til varme-/kuldekilden. Brug den medfølgende skruenøgle til at skifte
forbindelsens position. For at forenkle vedligeholdelsen anbefaler vi at installere en afspærringsventil før og
efter separatoren. Efter installation af separatoren og åbning af afspærringsventilerne skrues den manuelle luft af
udluft med en flad skruetrækker for at slippe af med den ophobede luft.
Udskilleren er fra fabrikken udstyret med et maskefilter med en maskestørrelse på 500 μm.
En sådan filternøjagtighed anbefales til nye installationer. Til moderniserede installationer, 2-trins filtrering
anbefales. Første trin er at filtrere installationen med et maskefilter med 500 μm maskestørrelse i ca

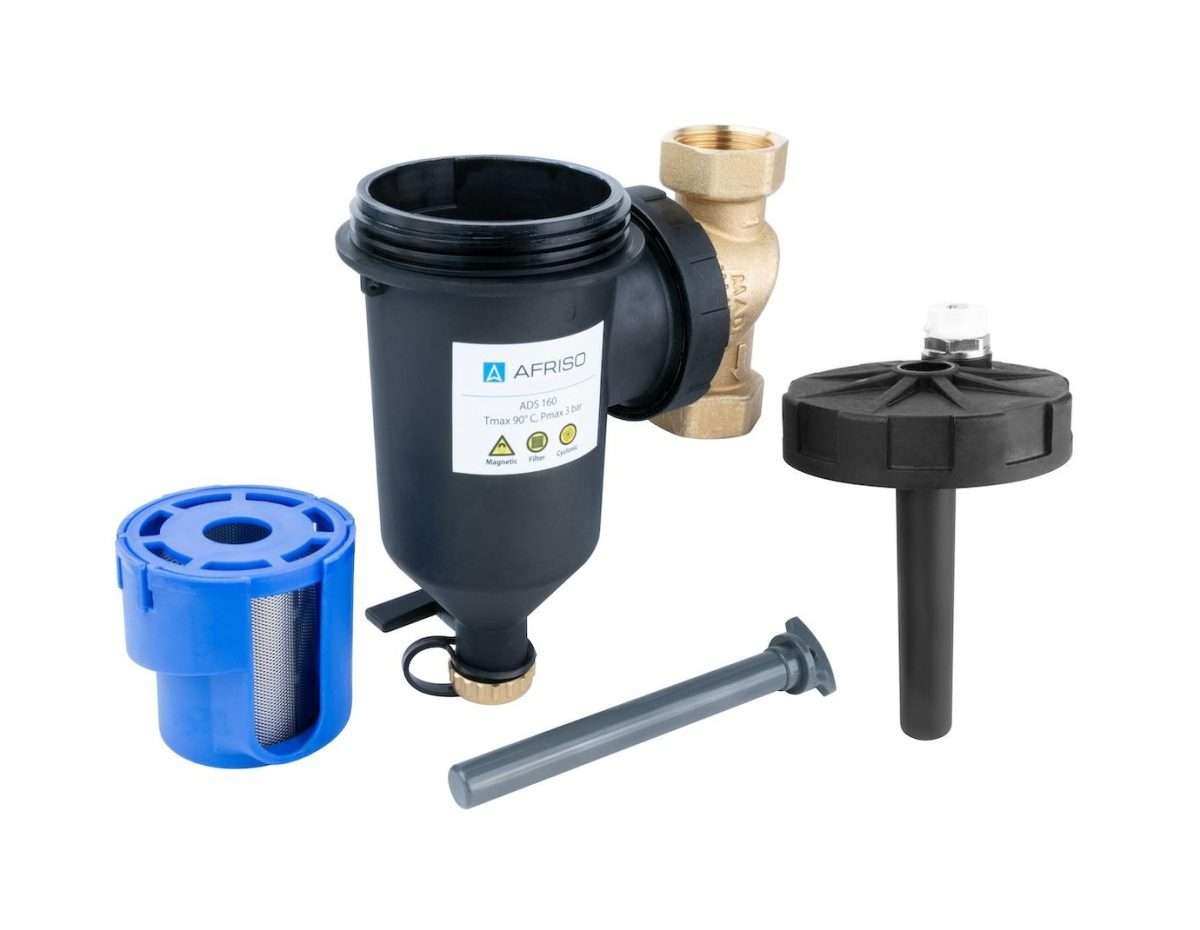

en måned. Efter denne tid skrues låget af (ved hjælp af skruenøglen inkluderet i sættet) og udskift det eksisterende filter
med et 800 μm mesh-filter, der medfølger i sættet.
